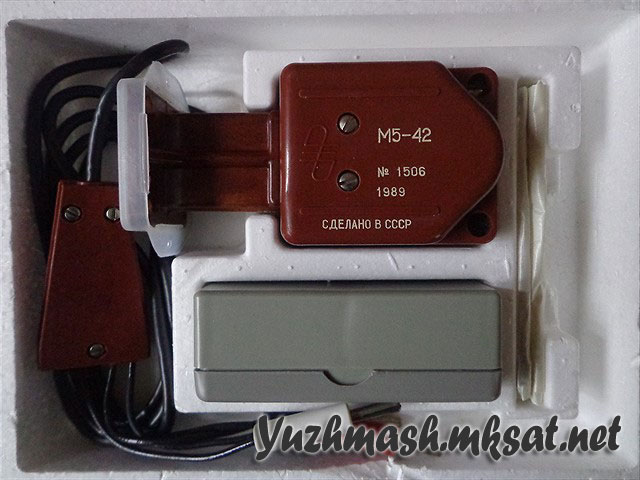

Преобразователи измерительные первичные М5-40, М5-41, М5-42, М5-43, М5-44, М5-45 предназначены для измерения малой мощности СВЧ. Преобразователи применяются для измерения мощности в комплекте с термисторными мостами, режимы которых обеспечивают нормальный рабочий режим преобразователей.

Параметры и характеристики:

1. Диапазон частот, размеры сечения волновода и рабочее сопротивление постоянному току:

   Тип преобразователя	Диапазон частот, ГГц	Сечение волновода, мм	Сопротивление постоянному току, Ом
   М5-40	5,64-8,24	35х15	240
   М5-41	6,85-9,93	28,5х12,6	240
   М5-42	8,24-12,05	23х10	240
   М5-43	11,1-16,7	17х8	240
   М5-44	16,7-25,86	11х5,5	400
   М5-45	25,86-37,5	7,2х3,4	400

2. Коэффициент эффективности, предел относительной погрешности Кэф, коэффициент стоячей волны:

   Тип преобразователя	Кэф	Предел относительной погрешности Кэф,%	КСВН не боолее
   М5-40	1	±5	1,4
   М5-41	1	±5	1,3
   М5-42	1	±5	1,3
   М5-43	1	±5	1,3
   М5-44	0,95-1,0	±5	1,5
   М5-45	0,85-1,05	±6	1,5

3. Максимальная измеряемая мощность и мощность смещения рабочей и термокомпенсирующей вставок преобразователей:

   Тип преобразователя	Максимальная измеряемая мощность, мВт	Мощность смещения рабочей и термокомпенсирующей вставок, мВт
   		при температуре 50°С±1°С не менее	при температуре минус 30°С±1°С не более
   М5-40	10	12	70
   М5-41	10	12	70
   М5-42	10	12	70
   М5-43	10	12	70
   М5-44	6	7,5	65
   М5-45	6	7,5	65

4. Отличие токов подогрева рабочей и термокомпенсирующей вставок преобразователей при температуре от минус 30 до 50°С не более 20%
5. Изменение показаний термисторного измерителя при проверке преобразователей на отсутствие нестабильных переходных сопротивлений в цепях термистора не более 6 мкВт

6. Среднее значение ухода нуля термисторного измерителя, составленого из преобразователя и термисторного моста, вычисленное за 5 мин. при постоянной окружающей температуре в установившемся тепловом режиме и стабильной питающей сети, не более 0,5 мкВт за 30 с.

7. Чувствительность преобразователей не менее 5 Ом/мВт.

8. Коэффициент перегрузки преобразователей не менее 1,5.

9. Максимальная скорость дрейфа мощности смещения рабочего термистора преобразователй при скачке температуры присоединительного фланца на 1°С нее более 85 мкВт/мин.град. Время установления максимальной скорости дрейфа не более 5 мин.

10. Максимальная скорость дрейфа мощности смещения термисторного измерителя с термокомпенсацией при скачке температуры окружающего воздуха на 1°С не более 2 мкВт/мин.град.

11. Тепловая постоянная времени преобразователей при скачке температуры присоединительного фланца не более 12 мин.

12. Импульсная прочность преобразователей не менее 25Вт.

13. Долговременная нестабильность Кэф не превышает 6% в течение 12 мес.эксплуатации преобразователей М5-40, М5-41, М5-42, М5-43, М5-44 и 6 мес. эксплуатации преобразователя М5-45.
